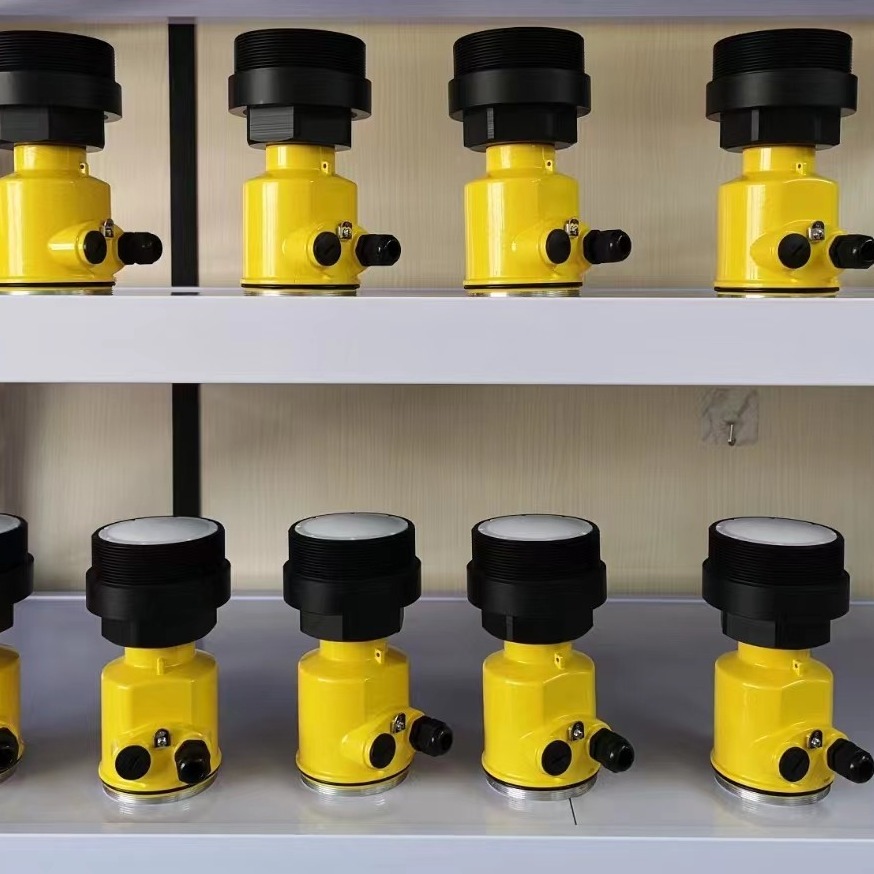

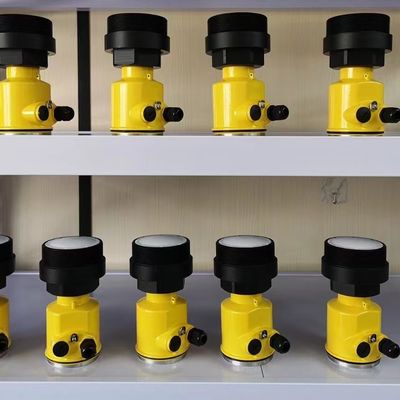

سنسور سطح رادار 120 متری برای وضوح یک میلی متری جامد و مایع

محل منبع چین
نام تجاری DTS
گواهی CNEX
شماره مدل DTS-RD
مقدار حداقل تعداد سفارش 1
جزئیات بسته بندی کارتن
شرایط پرداخت L/C، T/T، Western Union، MoneyGram
قابلیت ارائه 10000

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
درجه صنعت پشتیبانی سفارشی OEM، ODM
مدل DTS-RD درخواست مایع خورنده جامد/مایع با بخار و فوم
محدوده اندازه گیری 120 میلیون فرکانس 80 گیگاهرتز
دقت ± 2 میلی متر وضوح 1 میلی متر
فشار فرآیند -0.1 تا 0.1 مگاپاسکال دمای فرآیند -40℃~+120℃
برجسته کردن

حسگر سطح رادار مایع جامد,سنسور سطح رادار 120 متری,حسگر سطح تانک رادار رزولوشن 1mm

,

120 Meter Radar Level Sensor

,

radar tank level sensor 1mm Resolution

پیام بگذارید
توضیحات محصول

سنسور سطح رادار 120 متر برای جامد و مایع 80GHz رادار سطح متر اندازه گیری فرستنده 1mm رزولوشن

توضیحات محصول:

فرستنده سطح رادار بدون تماس می تواند اندازه گیری مستمر سطح مواد جامد و مایعات را تحقق بخشد. می تواند دقت بالا و ثبات بالای اندازه گیری را در شرایط مختلف کار تضمین کند.نصب آسان، کار ساده و نگهداری کمتر، یک راه حل ایده آل برای کنترل سطح در فرآیند تولید است.



اصل اندازه گیری
اصل بیتمتر رادار FM cCW این است که رادار امواج الکترومغناطیسی را در بالای مخزن منتشر می کند و امواج الکترومغناطیسی توسط رادار منعکس می شود.تفاوت فرکانس δ f بین سیگنال دریافت شده و سیگنال ارسال شده متناسب با فاصله R به سطح محیط R است: R= C (سرعت) * δ f (تفاوت فرکانس) / 2 / K (ميل تعدیل فرکانس). از آنجا که سرعت نور C و مله FM K شناخته شده است،تفاوت فرکانس δ f را می توان برای بدست آوردن فاصله R بین موقعیت نصب شده رادار و سطح مواد محاسبه کرد.، و سپس به دست آوردن ارتفاع سطح مواد با کم کردن فاصله فضایی بین رادار و سطح مواد (ارتفاع خالی برای کوتاه) از ارتفاع کل شناخته شده بدن مخزن.



سنسور سطح رادار 120 متری برای وضوح یک میلی متری جامد و مایع 0



سنسور سطح رادار 120 متری برای وضوح یک میلی متری جامد و مایع 1



ویژگی ها:

  • تکنولوژی FMCW 80GHz
    گزینه حذف اکو غلط
    نور باریک، منطقه کور کوچک و اندازه گیری دقیق
    ️به نوسانات دمایی تحت تاثیر قرار نمی گیرد
    مقاومت در برابر آلودگی و انباشت
    اندازه گیری در خلاء و فشار بالا
    اندازه کوچک، استفاده آسان، نگهداری کمتر
  •
  •
  •

پارامترهای فنی:

مدل DTS-RD
درخواست جامد/ مایع
مایع فاسد با بخار و فوم
محدوده اندازه گیری 120 متر
فرکانس ۸۰ گیگاهرتز
دقت ±2mm
قطعنامه ۱ میلی متر
دمای فرآیند -40°C تا +120°C
فشار فرآیند (-0.1 ~ 0.1) MPa
اتصال فرآیند فلنج از DN80

کلاس حفاظت IP67
خروجی سیگنال 4...20mA/HART؛ RS485/MODBUS
ارتباط بلوتوث/NB-iot/4G
مواد فولاد ضد زنگ+PTFE
منبع برق دو سیم DC24±6V؛ چهار سیم AC220V


کاربردها:

فرستنده سطح رادار 80GHz یک سنسور پیشرفته سطح مایکروویو است که محدوده اندازه گیری 0.15 ~ 120 متر دارد.از فرکانس اندازه گیری منحصر به فرد 80GHz و اصل اندازه گیری رادار برای اندازه گیری دقیق سطح مایعات و مواد جامد مختلف در مخازن یا سایر ظروف استفاده می کنداین دستگاه برای طیف گسترده ای از کاربردهای مانند نظارت بر سطح آب در مخازن و رودخانه ها، اندازه گیری ارتفاع روغن در مخازن و تشخیص سطح مواد در سیلو مناسب است.



بسته بندی و حمل:

رادار 80G در یک جعبه کارتونی محکم با ابعاد زیر بسته بندی شده است:

طول: 40 سانتی متر
عرض: 30 سانتی متر
ارتفاع: 30 سانتی متر
80G رادار سطح متر با تمام اجزای لازم و لوازم جانبی، و همچنین یک راهنمای کاربر ارسال می شود.

بسته با حمل و نقل هوایی ارسال می شود، معمولا با یک حامل مانند DHL یا FedEx.



سنسور سطح رادار 120 متری برای وضوح یک میلی متری جامد و مایع 2
